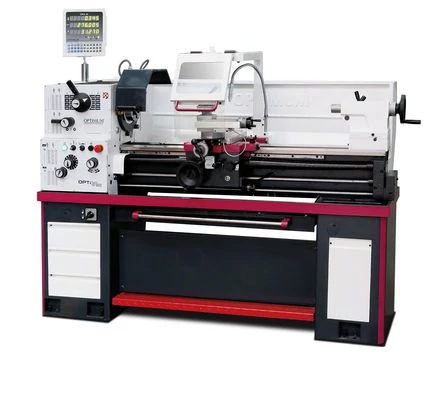

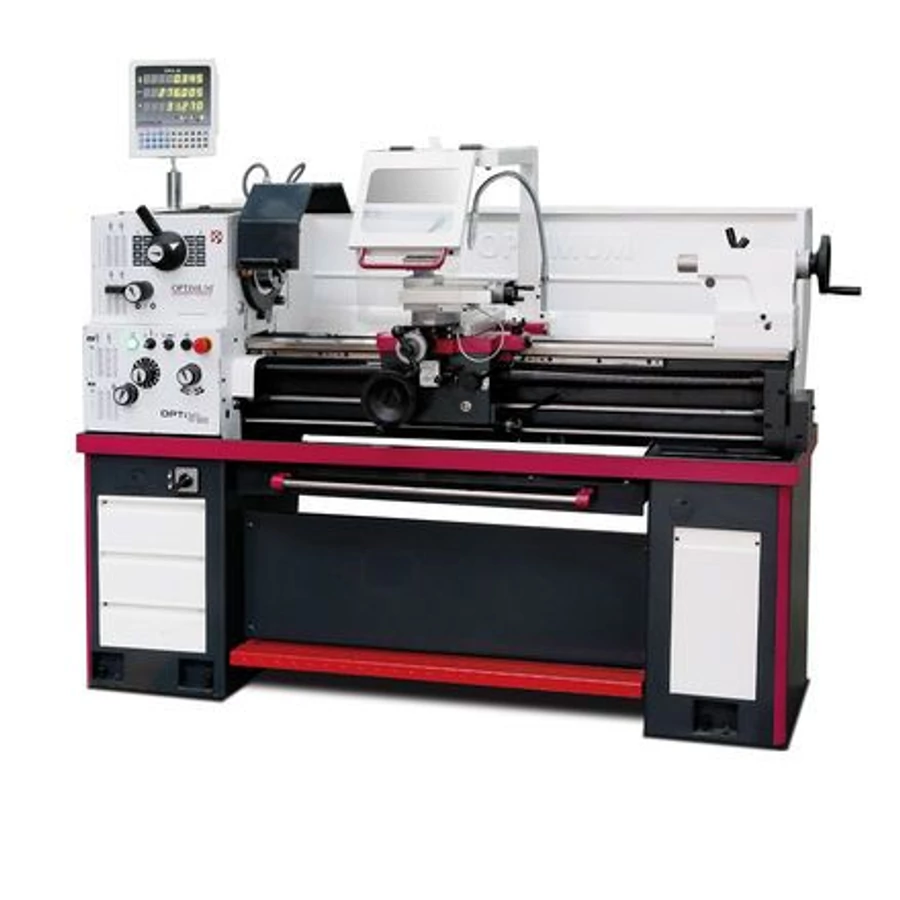

Optimum Eszterga OPTI TH 4010V

Egyetemes eszterga

Optimum Eszterga OPTI TH 4010V (3402085) - 6.699.211 Ft

Leírás
Edzett és köszörült Z-tengely vezeték
Precízen megmunkált szán
Garantált orsóorr ütés (körfutási pontosság) jobb mint 0,015 mm
Camlock DIN ISO 702-2 Nr. 5 orsócsatlakozás
24 V egyenáramú elektromos rendszer
Minden vezeték ékcsíkokkal állítható
Jobb-/bal forgás a gépszánon kapcsolható
Kétcsatornás biztonsági elektronika
Élettartam-számítással rendelkező kapcsoló, EN ISO 13849 szerint bevizsgálva
Csendes futású, edzett és köszörült fogaskerekek
A főorsó olajfürdőben fut
Gyors, egyszerű és szerszám nélküli állítás szorítókarral
Edzett és köszörült fogaskerekek és tengelyek, precíziós csapágyakban, olajfürdőben futva
Kézikerekek állítható finombeosztással 0,04 / 0,02 mm
Biztonsági kézikerekek kioldó funkcióval az X- és Z-tengelyen
Felsőszán állítási tartomány ±90°
Erősen bordázott prizmatikus gépágy szürkeöntvényből, indukciósan edzett és precíziósan köszörült
Kihúzható forgácstálca vezetősínekkel
Zárható főkapcsoló
Lábbal működtethető vészleállító berendezés
Gépállvány három panellel (rekeszek nélkül)
Hűtőfolyadék-rendszer
LED géplámpa a forgácsvédő burkolatban
TH 4010 / TH 4010D / TH 4010D:
Motorvédő kapcsoló
TH 4010V:
Fordulatszám-kijelző
Fordulatszám-felügyelet a Gépdirektíva előírásai szerint
Kétfokozatú hajtómű
3-E gyorscserés késtartó
20 × 100 mm-es D típusú késtartó négyszög szárú esztergakésekhez


--..--

Műszaki adatok

Méretek és tömeg
Hossz (termék) kb. 1920 mm
Szélesség/mélység (termék) kb. 740 mm
Magasság (termék) kb. 1555 mm
Nettó tömeg kb. 780 kg
Munkatartomány
Csúcsmagasság 205 mm
Csúcstávolság 1000 mm
Max. esztergálási átmérő az ágy felett 410 mm
Max. esztergálási átmérő a síkszán felett 255 mm
Ágyszélesség 206 mm
Fordulatszám-tartomány
Fordulatszám-szabályozás elektronikusan állítható
Fokozatok száma 2
Fordulatszám-tartomány 30 – 3000 1/perc
Elektromos adatok
Hajtómotor teljesítménye 4,0 kW
Tápfeszültség 400 V
Hálózati frekvencia 50 Hz
Szabványok és tanúsítványok
Szabvány DIN EN 55011
EMC szint C3
Orsó
Orsótokmány csatlakozás Camlock DIN ISO 702-2 Nr. 5
Orsófurat 52 mm
Max. késtartó magasság 16 mm
Orsókúp MT 6
Szegnyereg
Szegnyereg kúp MK 3
Szegnyereg hüvely löket 130 mm
Szegnyereg hüvely átmérő 45 mm
Menetek
Metrikus menetemelkedés 0,4 – 7 mm/ford
Metrikus menetek száma 42
Colos menetemelkedés 70 – 4 Gg/1"
Colos menetek száma 42
Elmozdulások
Felsőszán elmozdulás 100 mm
Keresztszán elmozdulás 195 mm
Hosszirányú szán (kocsiszekrény) elmozdulás 750 mm
Előtolás
Hosszelőtolás tartomány 0,043 – 0,653 mm/ford
Hosszelőtolások száma 48
Keresztelőtolás tartomány 0,015 – 0,206 mm/ford
Keresztelőtolások száma 48

--..--

Szállítási tartalom
Állóbáb (fix lunetta) Ø 5–85 mm
Követőbáb (mozgó lunetta) Ø 5–65 mm
LED géplámpa
Redukciós hüvely MK 6 / MK 3
Fix csúcs MK 3
Fix csúcs MK 3, ötvözött kivitel
Cserélhető fogaskerékkészlet
Első feltöltés minőségi olajjal
Kezelőszerszámok
TH 4010 / TH 4010D
Négyes késtartó 16 mm
TH 4010V
3-E gyorscserés késtartó
20 × 100 mm D típusú késtartó négyszög szárú esztergakésekhez

Ne feledkezzen meg az esztergatokmányról sem!
