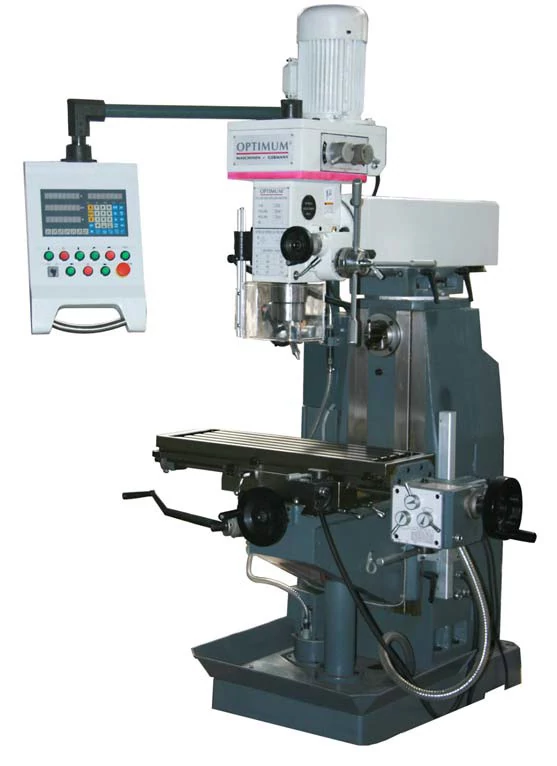

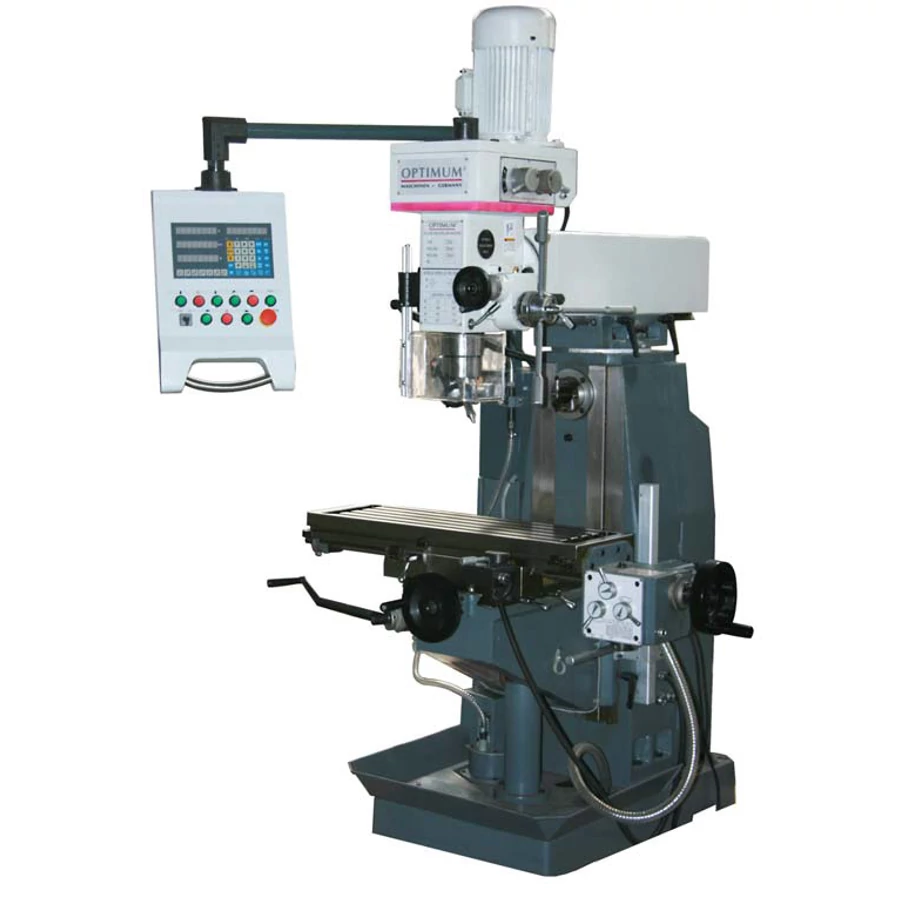

OPTIMUM Marógép OPTI MT 50 (4,5kW/400V, SK40, 1000x240mm)

Multifunkciós marógép

OPTIMUM Marógép OPTI MT 50 (4,5kW/400V, SK40, 1000x240mm) (3336005) - 4.247.473 Ft

Univerzális műhelymarógép, fúrási lehetőséggel, továbbá vízszintes és függőleges marási lehetőség, DPA 31 Plus
digitális 3 tengelyes helyzetjelzővel

LEÍRÁS
Masszív, erőteljes kivitel, kiváló minőségű rezgéselnyelő szürkeöntvényből
LED gépi lámpa fókuszált sugárral
Orsóelőtolás a három fogantyús tollkarral vagy a finom adagoló kézikerékkel
Horizontál orsó és konzol a vízszintes maráshoz
Az X-tengely automatikus véglekapcsolása
Az X-tengely a kézikerékkel vagy automatikus előtolással mozgatható
Az orsófej 45°-ban elfordítható balra és jobbra a szögben történő fúráshoz
Olajfürdős sebességváltó hajtómű köszörült, edzett fogaskerekekkel
Főorsó balra-jobbra forgatás
Hűtőfolyadék rendszer
Pontos keresztasztal, nagy méretek és precíz felületkialakítás T hornyokkal
Az XY tárgyasztal mindkét oldalon 45°-kal elfordítható
A marófej ± 45°-ban dönthető
-..-
MŰSZAKI ADATOK
Méretek és súlyok
Hosszúság (termék) kb. 1290mm
Szélesség/mélység (termék) kb. 1090mm
Magasság (termék) kb. 2170mm
Nettó tömeg kb. 820kg
Fúró/maró fej
Marófej forgási tartománya ± 45°
Fúrási/marási teljesítmény
Max. méretű marófej 100mm
Max. méretű szármaró 25mm
Fúróteljesítmény acélban max. (S235JR) 30mm
Folytonos fúrási teljesítmény acélban (S235JR) 25mm
Elektromos adatok
Tápfeszültség 400V Hálózati frekvencia 50Hz
Teljes névleges érték 4,5 kW
Maróasztal vízszintes
Vízszintes maróasztal hossza 1000 mm
Vízszintes maróasztal szélessége 240 mm
Vízszintes maróasztal T-horony mérete 14mm
Vízszintes maróasztal T-horony száma 4
Vízszintes maróasztal max. teherbírása 160 kg
Vízszintes orsó
Vízszintes orsónyúlás 0 – 185 mm
Vízszintes orsókúp ISO 40 DIN 2080
Vízszintes orsó fogaskerekes hajtómű fordulatszáma: 60 – 1350 perc¯¹
Vízszintes orsó fogaskerekek száma 9
Vízszintes orsóhajtómotor teljesítménye 1,5 kW
Hűtő folyadék és szánkenő rendszer
A hűtőfolyadék-szivattyú(k) hajtási teljesítménye 40W
Elmozdulás
X tengely kézi elmozdulás 580mm
Y tengely kézi elmozdulás 200 mm
Z tengely kézi elmozdulása 340mm
Elmozdulás X tengely automatikus mozgás 500mm
Függőleges orsó
Függőleges orsókinyúlás 240 – 650 mm
Függőleges orsókúp ISO 40 DIN 2080
Függőleges orsó-fordulatszám tartomány 115 – 1750 perc¯¹
Függőleges orsó fogaskerekek száma 8
Függőleges orsó löket 120 mm
Függőleges orsó hajtómotor teljesítmény 1,1 / 2,2 kW
Előtolási sebesség
X tengely előtolási sebesség 24 – 720 mm/perc
-..-
Kezelőpanel funkciói:
- DPA elmozdulásmérő rendszer
- Vertikális főorsó indítása jobb-, bal forgásirány, kikapcsolása
- Horizontális főorsó indítása jobb-, bal forgásirány, kikapcsolása
- Főorsómotor alacsony, magas fordulatszám tartomány kapcsolása
- Hűtőfolyadék rendszer be- kikapcsolása
- LED világítás be-, kikapcsolása
- Vészleállító gomb
-..-
SZÁLLÍTÁSI TARTALOM
Fúrótokmány 1 - 16 mm / B 18
Kúpátalakító fúrótokmányhoz ISO40 / B18
Maróorsó vízszintes maráshoz Ø 22 mm / 27 mm
Szűkítő kúpátaélakítók ISO 40-MK 3 / ISO 40-MK 2
Hűtőfolyadék rendszer
Kezelőeszköz
