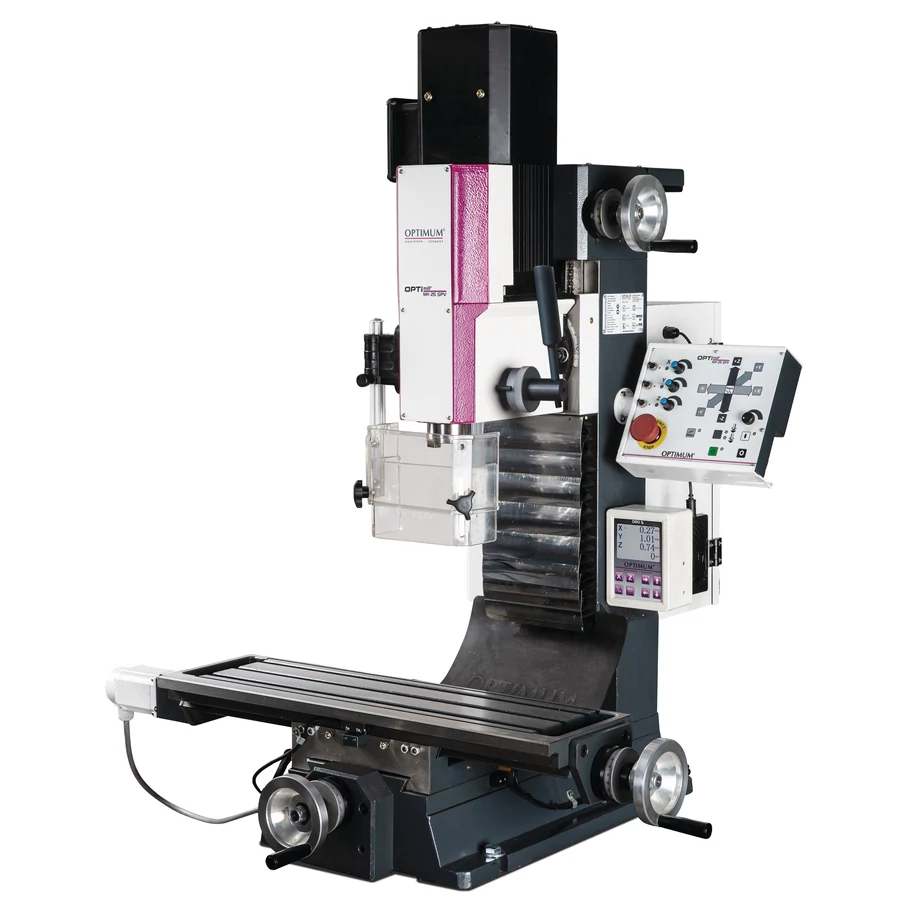

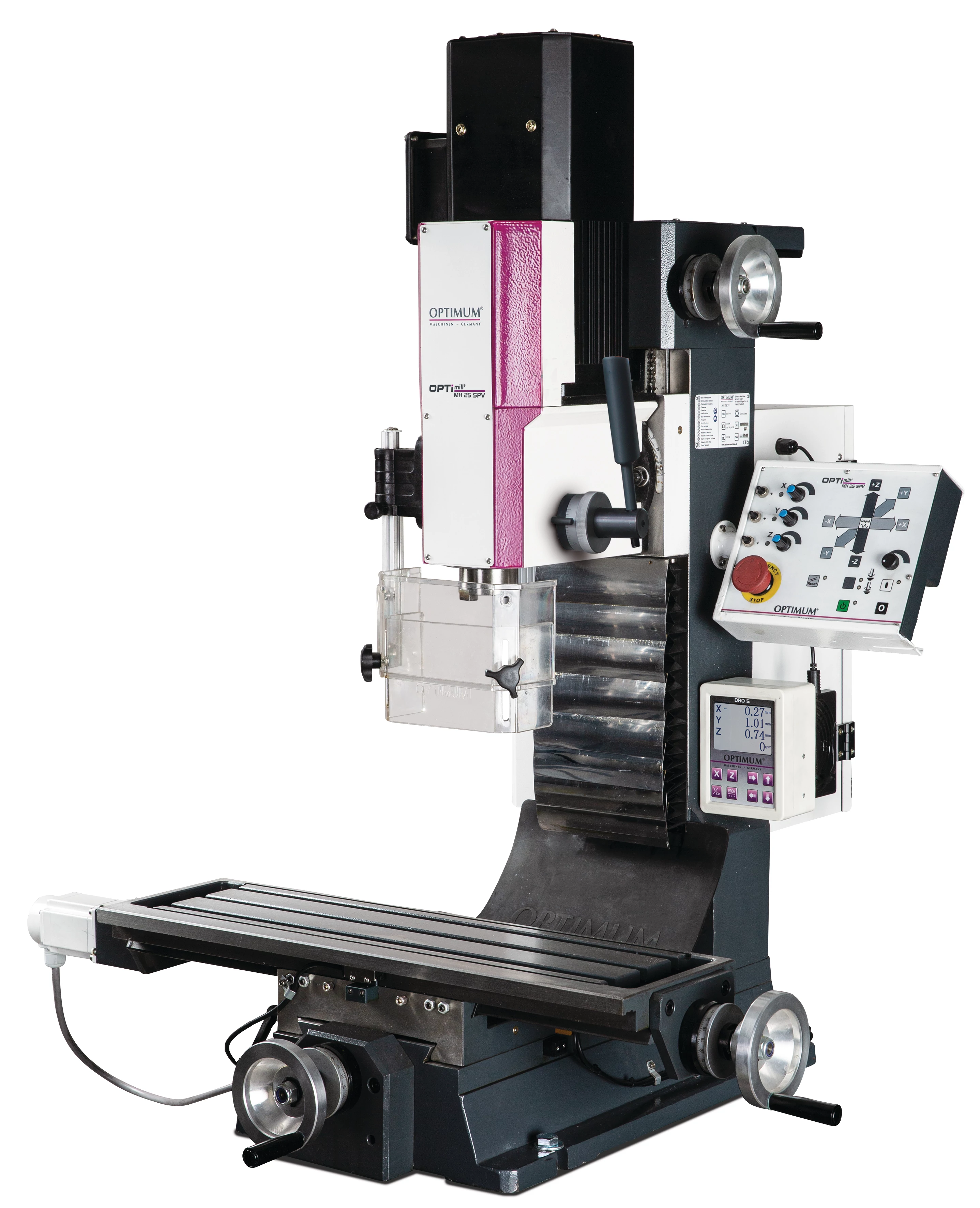

Optimum OPTImill MH 25SPV marógép

Fúró-marógép

Optimum OPTImill MH 25SPV marógép (3338161) - 1.986.769 Ft

LEÍRÁS

Átlátható kezelőpanel felhasználóbarát membrán billentyűzettel
Különösen csendes futás
Az ellensúly megkönnyíti a Z-tengely beállítását
Fokozatmentes sebességszabályozás
Könnyű szerszámcsere a gyors szerszámbefogó rendszernek köszönhetően
Az előtoló orsók állítható orsóanyákkal állíthatók
Stabil fecskefarkú vezető, precíziós köszörülés és állítható ékekkel karcolt
Szögletes érintkező golyóscsapágyak a tengelyekben
A fúró- és marófej ± 45°-kal elfordítható
Előre hátra
Állítható magasságú és nagy méretű védőképernyő mikrokapcsolóval
MH 25SPV

Folyamatosan állítható előtolás minden tengelyen
Gyorsmenet X / Y tengely a gyors pozicionálásért
Digitális 3 tengelyes helyzetjelző DRO 5
A hírcsatorna végső leállítása
Vezérlőpult szállítható
Amikor az orsó leáll, az előtolás kikapcsol
Végálláskapcsoló mindhárom tengelyhez

MŰSZAKI ADATOK
Méretek és súlyok
Hosszúság (termék) kb.970mm Szélesség/mélység (termék) kb.975mm
Magasság (termék) kb.1025mm Nettó tömeg kb.200kg
Fúró/maró fej
Fúró-maró fej dőlésszöge ± 45°
Fúrási/marási teljesítmény
Max. marófej méret 50mm Max. méretű tengely maró 25mm
Gyors mozgási sebesség
Gyors mozgási sebesség X tengely 150 – 930 mm/perc Gyors mozgás sebesség Y tengely 100 – 580 mm/perc
Gyors mozgási sebesség Z tengely 80 – 450 mm/perc
Elektromos adatok
Tápfeszültség 230V Hálózati frekvencia 50Hz
Maróasztal vízszintes
Vízszintes maróasztal hossza 620 mm Vízszintes maróasztal szélessége 180 mm
Min. hézag függőleges orsó - vízszintes maróasztal0mm Max. hézag függőleges orsó - vízszintes maróasztal300mm
Vízszintes maróasztal T-horony mérete12mm Vízszintes maróasztal T-horony száma3
Vízszintes maróasztal T-horonytávolság50mm Vízszintes maróasztal max. teherbírása 30 kg
Szabványok és tanúsítványok
SzabványDIN EN 55011 EMC szintC2
Utazás
Az X tengely kézi haladása400mm Az Y tengely kézi haladása210 mm
Mozgás Z tengely kézi270mm Utazás X tengely automatikus380mm
Menet Y tengely automata130mm Menet Z tengely automatikus190mm
Függőleges orsó
Függőleges orsó elérése 185 mm Függőleges orsó tokmány BT 30
Függőleges orsó-fordulatszám tartomány 200 – 4000 perc¯¹ Függőleges orsó fogaskerekek száma1
Függőleges orsó fordulatszám-szabályozás elektronikusan állítható Függőleges orsó meghajtó motor teljesítménye normál működés 1,5 kW
Függőleges orsó meghajtó motor nyomatéka 10 Nm
Előtolási sebesség
X tengely előtolási sebesség150mm/perc Y tengely előtolási sebesség 100mm/perc
Z tengely előtolási sebesség80mm/perc
Tápmotor nyomatéka
Előtolómotor nyomatéka X tengely folyamatos működés S12.2Nm Előtolómotor nyomaték Y tengely folyamatos működés S12.2Nm
Előtoló motor nyomatéka Z tengely folyamatos működés S14,2nm
Elektromos kapcsolatok
Teljes névleges érték 2kW
