optimum OPTIturn TM 3310V Vezető és vonóorsós esztergagép

Egyetemes esztergagép

optimum OPTIturn TM 3310V Vezető és vonóorsós esztergagép (3403027) - 3.909.630 Ft

A TM 3310 esztergagép általános jellemzői:
Edzett és köszörült Z-tengely csúszóvezetékek
Az orsóvég garantált koncentrikussága jobb, mint 0,015 mm
DC 24 voltos alacsonyfeszültségű elektromos rendszer a kezelőegységeknél
Sima futású előtoló hajtómű lekerekített fogú kerekekkel, amelyek olajfürdőben futnak
Kézikerekek állítható finombeosztással 0,04 / 0,02 mm a nóniusz skálán
Biztonsági kézikerekek rugós "kilökő"/kioldó funkcióval az EN23125 szerint X- és Z-tengelyen
Jobb/bal forgásirány kapcsolható a szánon lévő vezérléssel
Kétcsatornás jobb/bal forgásiránykapcsoló, az EN 23125 szerint tesztelve
Kapcsolórúd az szánon a hosszanti vagy keresztirányú gépi előtolás kiválasztásához
Életciklus-számítással rendelkező kapcsolók az EN ISO 13849 szerint tesztelve
Edzett főorsó, utánállítható és precízen futó kúpgörgős csapágyakban
Stabil, hegesztett acélszerkezetű gépláb
Hővédő motorvédő kapcsoló
A főmotor elektromosan fékezett, így biztosítható a gyors megállás és a hatékony munka
Négyrészes késtartó
Vészleállító ütőkapcsoló jobb és bal oldalán elhelyezve a géplábnak a még nagyobb biztonság érdekében
Hárompofás eszterga tokmány standard szállítási terjedelemben
CE megfelelő tokmányvédő és szánnal futó erős fényű LED-es géplámpa és forgácsvédő
TM 3310V jellemzői:
Mindhárom tengelyen elmozdulás mérő, DPA 32-3 digitális kijelzővel szerepve
Inverteres főorsó hajtás integrált EMC szűrővel
Alacsony zajszintű motor működés a magas impulzusfrekvencia miatt
Feszültségfigyelő a Gyors áramkorlátozás (FCL) így a a hibamentes működésért

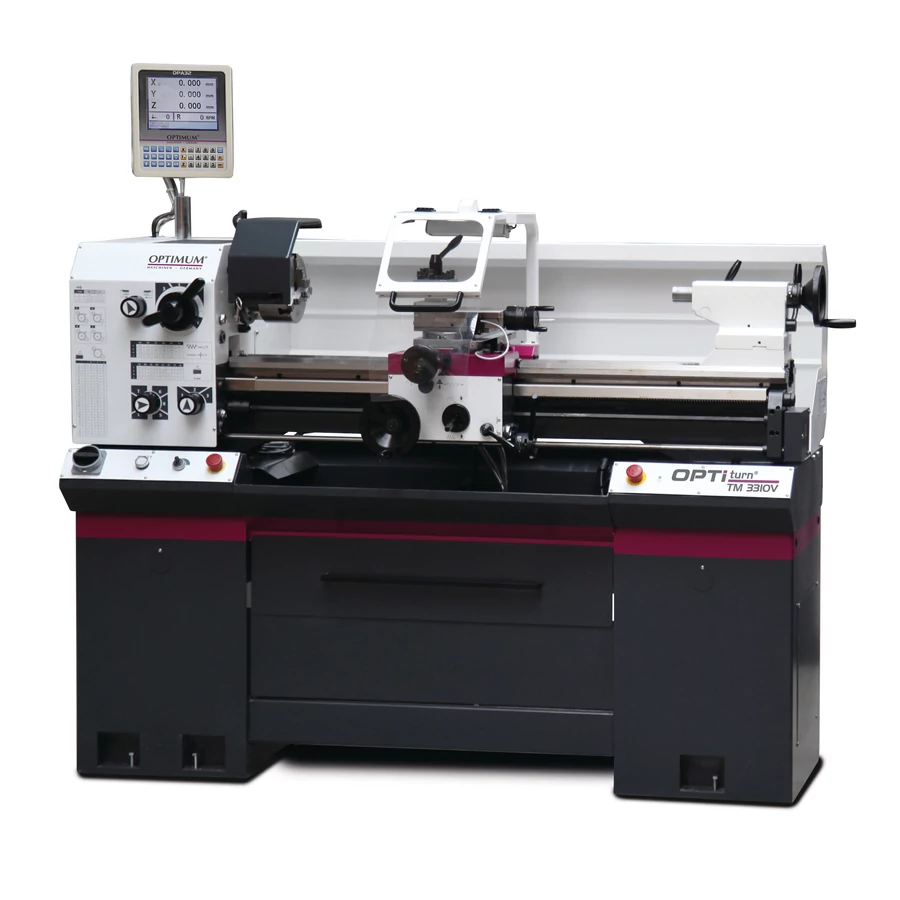

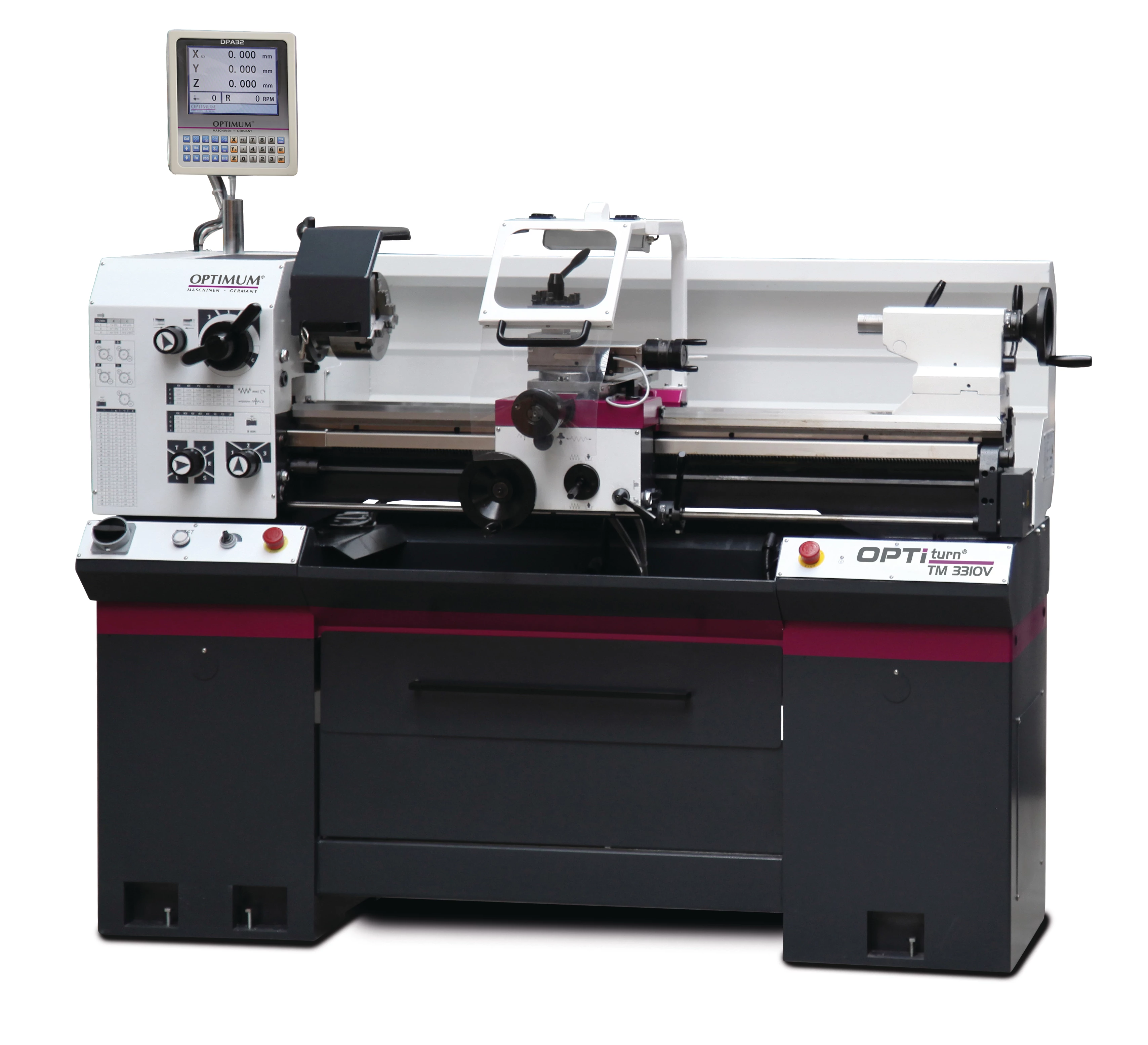

A képen a fokozatmentes fordulatszámszabályzású TM3310V látható!
-..-
MŰSZAKI ADATOK
Méretek és súlyok
Hosszúság (termék) kb.1760mm
Szélesség/mélység (termék) kb.745mm
Magasság (termék) kb.1590mm
Nettó tömeg kb.470kg
Munka méretek
Max. magasság 165mm max.
Esztergálható hossz 1000 mm
Gépágy felett elforduló átmérő 330 mm
Elforduló átmérő a szán felett 216 mm
Sebesség tartomány
Sebességfokozatok száma 6 Lépés
Sebességtartomány 14 – 2800 perc¯¹
Elektromos adatok
Hajtómotor teljesítménye 1,5 kW
Tápfeszültség 400 V
Hálózati frekvencia 50 Hz
Orsó
Orsó felfogatás Camlock DIN ISO 702-2 No. 4
Orsó furat/rúd átmérője 38mm
Szerszámtartó max. szerszám magassága 16 mm
Orsókúp MT 5
Szegnyereg
Szegnyereg kúp MT 3
Szegnyereg orsó lökethossz 100mm
Szegnyereg orsó átmérője 38 mm
Menetvágás
Metrikus osztásköz 0,4 – 10 mm/fordulat
Metrikus osztásközök száma 29
Imperiális menetemelkedés 56 – 4Gg/1"
Mozgás tartomány
késszán 90mm
keresztszán 168mm
Hosszán 850mm
Előtolások
Hosszirányú előtolási tartomány 0,02 – 0,4 mm/fordulat
Hosszirányú előtolások száma 24
Keresztelőtolás tartomány 0,01 – 0,2 mm/fordulat
Kereszt előtolások száma 32
-..-
Be- kikapcsoló gomp
Fordulatszámszabályzó potméter
Vészleállító gomb
-..-
SZÁLLÍTÁSI TARTALOM
Hárompofás eszterga tokmány Ø 160 mm, 4. sz
Szűkítő hüvely MK 5 / MK 3
Állócsúcs MK 3
Késtartó 16 mm
Cserekerék készlet
Gépalap
Gépi kezdeti feltöltés minőségi olajjal
Kezelő szerszámok
