Metallkraft Gyűrűhajlító gép PRM50 FH

Gyűrű hajlító

Metallkraft Gyűrűhajlító gép PRM50 FH (3812036) - 4.948.771 Ft

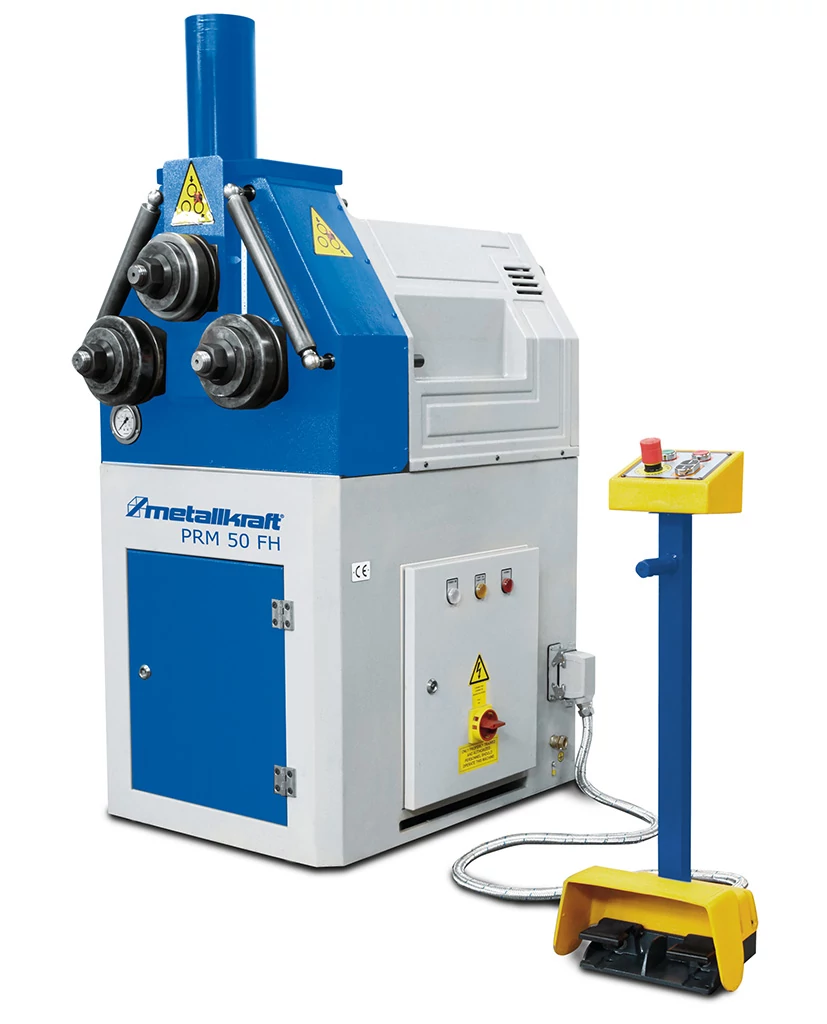

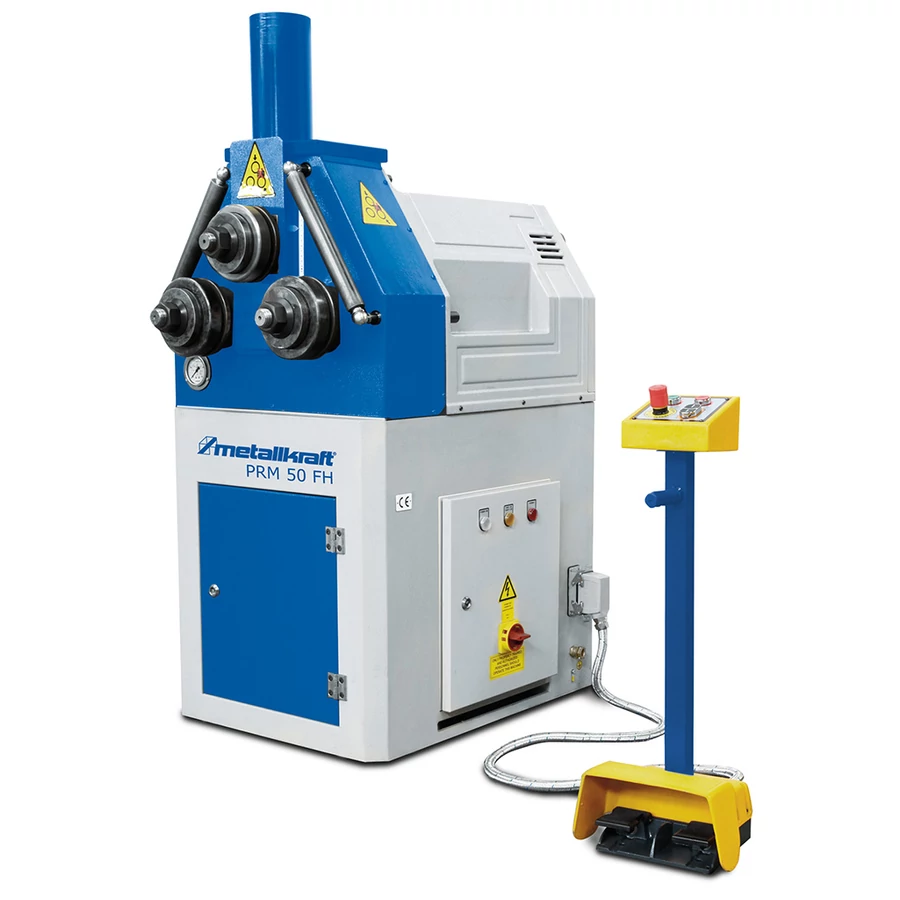

Gyűrűhajlító gép PRM50 FH

Nehéz acél hegesztett szerkezet
Vízszintes és függőleges működés
Hidraulikusan állítható felső görgő
3 meghajtott görgő
Lánchajtás
Edzett görgők
Tengelyek speciális acélból, edzve és köszörülve
Külön lábkapcsoló vezérlés
Nagy teljesítményű 400 V-os motor

speciális kiegészítők
Csőhajlító hengerek
Szöghajlító hengerek
Speciális egyengető görgők
Profilhajlító hengerek
Műanyag görgők puha anyagokhoz
-..-
MŰSZAKI ADATOK
Méretek és súlyok
Hosszúság (termék) kb.810mm Szélesség/mélység (termék) kb.950mm
Magasság (termék) kb.1500mm Nettó tömeg kb.510kg
Hajlítási teljesítmény profil típus szabvány
Négyzet alakú anyagméretek (folyáspont 24 kg/mm²) [1]35mm Négyzet anyag min. hajlítási Ø (folyáspont 24 kg/mm²) [1]600 mm
Lapos anyag könnyű tengely méretei hajlítási Ø (folyáspont 24 kg/mm²) [1]100 x 15mm Lapos anyag fénytengely min. hajlítási Ø (folyáspont 24 kg/mm²) [1]600 mm
Lapos anyag nehéz tengely méretei hajlítási Ø (folyáspont 24 kg/mm²) [1]60 x 10mm Sík anyag nehéz tengely min. hajlítási Ø (folyáspont 24 kg/mm²) [1]600 mm
Lapos anyag nehéz tengely méretei hajlítási Ø (folyáspont 24 kg/mm²) [2]20 x 10mm UPN profil felső borda méretei (nyúlási pont 24 kg/mm²) [1]60 x 7mm
T profil felső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [1]800mm UPN profil felső borda méretei (nyúlási pont 24 kg/mm²) [2]30 x 4mm
T profil felső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [2]500 mm Magyarázat a fenti T-profil bordához További távtartókra lehet szükség
UPN profil külső bordaméretek (folyáspont 24 kg/mm²) [1]60 x 7mm T-profil külső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [1]800 mm
UPN profil külső bordaméretek (folyáspont 24 kg/mm²) [2]30 x 4mm T-profil külső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [2]500 mm
UPN profil belső bordaméretek (folyáspont 24 kg/mm²) [1]50 x 6mm T profil bordán belül min. hajlítási Ø (folyáspont 24 kg/mm²) [1]800 mm
UPN profil belső bordaméretek (folyáspont 24 kg/mm²) [2]30 x 4mm T-profil a bordán belül min. hajlítási Ø (folyáspont 24 kg/mm²) [2]400 mm
UPN profil külső lábméretek (kihozatali pont 24 kg/mm²) [1]UPN 80 mm UPN profil külső lábon min. hajlítási Ø (folyáspont 24 kg/mm²) [1]800 mm
UPN profil külső lábméretek (kihozatali pont 24 kg/mm²) [2]UPN 30 mm UPN profil külső lábon min. hajlítási Ø (folyáspont 24 kg/mm²) [2]400 mm
UPN profil belső lábméretek (hozampont 24 kg/mm²) [1]UPN 80mm UPN profil belső lábon min. hajlítási Ø (folyáspont 24 kg/mm²) [1]1200 mm
UPN profil belső lábméretek (kihozatali pont 24 kg/mm²) [2]UPN 30mm UPN profil belső lábon min. hajlítási Ø (folyáspont 24 kg/mm²) [2]600 mm
Magyarázatok a hajlítási teljesítményhez, profiltípus szabvány A teljesítményadatok olyan anyagokra vonatkoznak, amelyeknek max. Folyáshatár 24 kg/mm². Hajlítási teljesítmény VA-nál: 0,7 tényező
A hajlítási teljesítmény profil típusa opcionális
Négyzetes cső méretei (folyáspont 24 kg/mm²) [1]50 x 6mm Négyzetcső min. hajlítási Ø (folyáspont 24 kg/mm²) [1]800 mm
Négyzetcső nehéz tengely méretei hajlítási Ø (folyáspont 24 kg/mm²) [1]70 x 30 x 3mm Négyzetcső nehéz tengely min. hajlítási Ø (folyáspont 24 kg/mm²) [1]1500 mm
Kerek cső méretei (folyáspont 24 kg/mm²) [1]50,8 x 2,9 mm Kerek cső min. hajlítási Ø (folyáspont 24 kg/mm²) [1]1000 mm
Kerek profil méretei (folyáspont 24 kg/mm²) [1]35mm Kerek profil min. hajlítási Ø (folyáspont 24 kg/mm²) [1]600 mm
egyenlőszárú szögprofil külső méretek (folyáspont 24 kg/mm²) [1]50 x 50 x 6mm egyenlő szárú szögprofil külső láb min. hajlítási Ø (folyáspont 24 kg/mm²) [1]600 mm
egyenlőszárú szögprofil belső méretek (folyáspont 24 kg/mm²) [1]50 x 50 x 6mm egyenlőszárú szögprofil a láb belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [1]900 mm
Magyarázatok a hajlítási teljesítményhez, profiltípus opcionálisA teljesítményadatok olyan anyagokra vonatkoznak, amelyeknek max. Folyáshatár 24 kg/mm². Hajlítási teljesítmény VA-nál: 0,7 tényező
Elektromos adatok
Meghajtómotor teljesítménye 1,12 kW Tápfeszültség 400 V
Hálózati frekvencia 50 Hz
Gépadatok
Tengely átmérője felül50mm Tengely átmérője alul50mm
Görgő átmérője felső 162 mm Henger átmérője alsó 152 mm
Sebesség 4,5 m/perc Hidraulikus nyomás 8t
-..-
SZÁLLÍTÁSI TARTALOM
Szabványos hajlítóhengerek
mobil lábpedál balra forgatáshoz vészleállítóval
egyengető görgők
Digitális kijelző adagolóhengerhez
