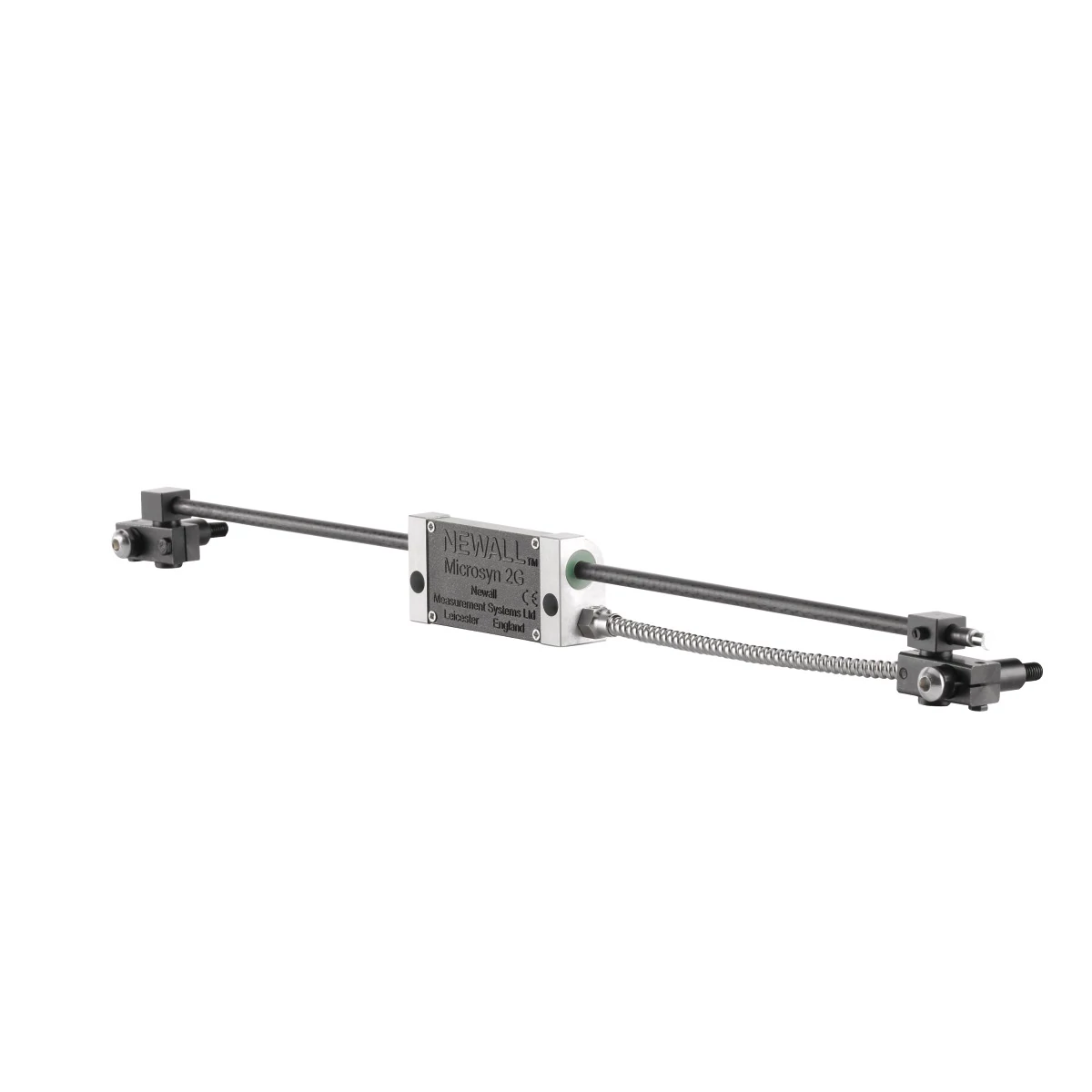

Optimum Mérőléc microsyn MS M2G - 400 mm

Mérőeszközök

Optimum Mérőléc microsyn MS M2G - 400 mm (3392040) - 240.229 Ft

LEÍRÁS
A Spherosyn (MS S2G) és Microsyn (MS M2G) hosszmérő rendszereket kifejezetten úgy tervezték, hogy megfeleljenek a zord műhelyi környezet követelményeinek.
A jelátalakítók teljesen egyedi kialakításúak, minden alkatrész tömített és védett. Pontos, megbízható leolvasást kap, még akkor is, ha a mérőket hűtőfolyadékba, olajba, vízbe vagy kenőanyagba meríti. A szabványos szerelvények mellékelve gyors és egyszerű összeszerelést tesznek lehetővé.

Az előnyök
Védettség IP67 - teljesen visszahúzható
Hűtőfolyadékot, olajat, port, forgácsot és szinte minden műhelyhatást át nem eresztő
Nincs több törött vagy karcos üveg
Rezgésekkel és mágneses zavarokkal szemben ellenálló
Nincs szükség rendszeres karbantartásra vagy tisztításra
Nincs mechanikai kopás
Élettartam garancia a mérlegre


Világszerte több mint 400 000 Spherosyn és Microsyn adó biztosítja a legmagasabb szintű megbízhatóságot.

A Spherosyn és a Microsyn nem csak a DP700 digitális pozíciókijelzőhöz használható, hanem számos visszacsatoló alkalmazásba, például CNC-rendszerekbe és PLC-kbe is integrálható.

Hogy működik ez?
A Spherosyn és Microsyn mérlegek az elektromágnesesség elvén alapulnak, és egy rozsdamentes acél vagy szénszálas csőből állnak, amely egyedileg osztályozott, nagy pontosságú acélgolyókkal van megtöltve. A golyók a csőben szabályozott hőmérsékletű környezetben vannak előfeszítve és
kalibrálva.

Az olvasófej hat tekercsből áll, amelyek egy kompozitszálas orsóra vannak feltekerve. A tekercsek és a szükséges elektronikus áramkörök az olvasófej belsejében speciális öntési eljárással vannak lezárva. A tekercs feszültségének hatására az olvasófejben elektromágneses mező keletkezik. A cső belsejében lévő golyók görbülete miatt a kimeneti jel a tekercsek golyók feletti helyzetétől függően változik. Ahogy az olvasófej áthalad a skálán, a relatív tengelyirányú mozgás megfelelő jeleket generál, amelyek minden szondatekercsen indukálódnak.

MŰSZAKI ADATOK
Általános jellemzők
Mérési hossz 400 mm
Mérőszonda átmérője,
Metrikus méretben 6,5 mm
Mérőszonda átmérője,
Hüvelyk méretben 0,257"
Mérőszonda anyagaSzénszál
Mérőszonda hossza, összesen
Mérési hossz + 175 mm
Leolvasófej méretei 35 x 75 x 20 mm
Kimeneti kábel hossza 3,5 m
Maximális előtolás 0,75 m/s
Pontosság ± 10 mikron
Ismétlési pontosság egy oldási lépésen belül
Hajtás bemenet 85 ± 5 mA
Kimenet 2,0 V ± 0,5 rms,
1 kHz fázisanalóg, 360 ° / 5,0 mm
